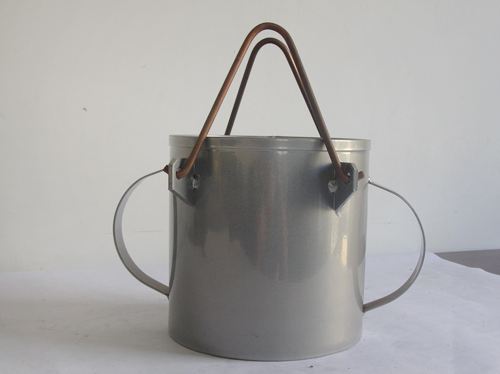

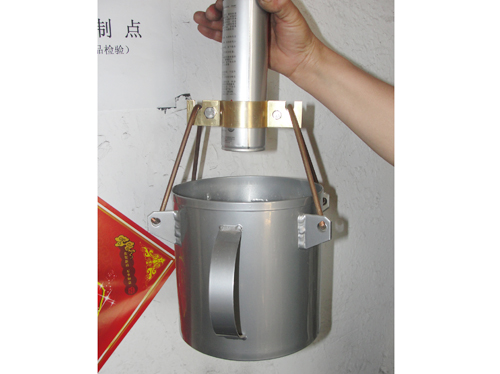

鹤管接油桶

鹤管接油桶实用新型属于液体输送技术，具体是一种无压液体灌装设备，特别适用于油库进行油的装卸和灌装。

以来，在进行油桶灌装时，一般都采用一根耐油胶管，由人工手拿着进行逐桶灌装，这种工作往往又脏又累，而且胶管易于磨损，平均半年要换一条，浪费严重。目前也出现了由钢管、转动装置和平衡装置构成的鹤管，使得油桶灌装的劳动强度降低，但仍存在不足之处，一是结构复杂，如有的产品的钢管转动装置采用过多的转节组合、套管组合，使得操作不方便，生产成本高，维修困难；二是平衡装置的设计未能和鹤管的整体设计相协调，导致钢管的设计长度受到限制，否则钢管易于失去平衡，反而增大了劳动强度，而钢管的尺寸短了，整个鹤管的工作范围也就小了，也给灌装工作带来不便；三是整体尺寸大，不利于操作和安装。

本实用新型的目的在于提供一种工作范围大、安装位置小、操作轻松、结构简单、成本低并易于维修的立式桶装鹤管，尤其是工作的高低位范围大。

本实用新型所提出的解决方案是采用由钢管加上回转器和扭簧平衡器构成主体结构，两根长钢管，即俯仰管和摆动管，它们均可以通过回转器绕水平轴线做立面摆转，这两根钢管的转动组合成一个垂直工作面，鹤嘴在该面上所经过的任一点都可以作为灌装点，而且由于回转器和扭簧平衡器的作用，将对灌装点相对固定，使操作轻松。两根钢管又可整体做水平转动，以适应水平面上不同的桶位。
